商品案内
[ワイヤーグリッド] [メタルメッシュバンドパスフィルタ（MMBPFシリーズ）] [ ワイヤーグリッド回転装置（アルマイト処理及びモーター込）] [フィルムアルミ枠（外寸130*130* t10 内寸100*100）]

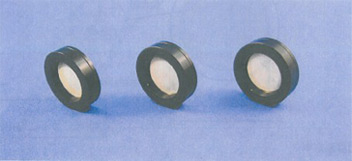

ワイヤーグリッド
ワイヤーグリッド（エッチング法）
金属板を一体形成加工により製作したTHz域専用のワイヤーグリッドです。ホログラフィックワイヤーグリッドのように基板(KRS-5等)を使用していませんので、 基板の影響を受けず、透過性が優れています。また、従来の極細金属板を使用したワイヤーグリッドに比べて、製作コストを低減させ、低価格化を実現しました。
特徴
- 工業的手法（エッチング）で金属板を直接溶解し炸裂
- 金属板を加工、寸法精度および平坦性が高い
- ワイヤー強度が強く、全ステンレス化で温度変動に強い
- 加工で作製。量産性にすぐれ、低コストを実現
- 形状の自由度が高い。ユーザ要求の異形状にも対応可能
（例：角型、楕円形、枠なし等、特注製作も可能）
MWG Type1
- 透過帯域：～500GHz
- 高透過率タイプ（狭帯域）
| 型番 | OD(mm) | ID(mm) | p(μm) | r(μm) | L(mm) | 厚さ(μm) | 材質 |
MWG80-I |
100 | 80 | 200 | 50 | 15 | 50 | SUS304 |
MWG TypeⅡ
- 透過帯域：100GHz～1.2THz
- 広帯域タイプ
| 型番 | OD(mm) | ID(mm) | p(μm) | r(μm) | L(mm) | 厚さ(μm) | 材質 |
| MWG40-ⅠA |
50 | 40 | 125 | 50 | 10 | 40 | SUS304 |
| MWG80-Ⅱ |
100 | 80 | 125 | 50 | 10 | 40 | SUS304 |
MWG TypeⅢ
- 透過帯域：200GHz～1.0THz
- 高透過率タイプ（広帯域）
| 型番 | OD(mm) | ID(mm) | p(μm) | r(μm) | L(mm) | 厚さ(μm) | 材質 |
| MWG40-Ⅲ |
50 | 40 | 100 | 30 | 8 | 40 | SUS304 |
MWG TypeⅣ
- 透過帯域： 200GHz～1.6THz
- 高透過率タイプ
| 型番 | OD(mm) | ID(mm) | p(μm) | r(μm) | L(mm) | 厚さ(μm) | 材質 |
| MWG40-ⅢA |
50 | 40 | 80 | 30 | 7 | 30 | SUS304 |
ワイヤーグリッドEWGシリーズ（受注生産）
特徴
- 工業的手法であるエレクトロフォーミング（電鋳）を用いて作製している
- めっき手法のため寸法精度が高い
- ワイヤー強度が強く、さらに一体型であるため温度変動に強い
- 加工で作製しているため量産性にすぐれており低コストが期待できる
- 形状の自由度が高く、ユーザ要求の異形状にも柔軟に対応できる
（例：角型、楕円形、枠なし 等）
| 型番 | OD(mm) | ID(mm) | p(μm) | r(μm) | L(mm) | 厚さ(μm) | 材質 |
| TypeI |
50 | 40 | 40 | 10 | 5 | >50 | Ni |
メタルメッシュバンドパスフィルタ（MMBPFシリーズ）
特徴
- 金属板を加工しているため寸法精度が高い
- 金属板を加工しているため平坦性が高い
- 加工で作製しているため量産性にすぐれており低コストが期待できる
- 形状の自由度が高く、ユーザ要求の異形状にも柔軟に対応可能
（例：角型、楕円形、枠なし 等）
仕様
| 型番 | OD(mm) | ID(mm) | p(μm) | r(μm) | 厚さ(μm) | 材質 | 加工法 |
| MMBPF40-200 |
50 | 40 | 1500 | 500 | 1000 | SUS304 | プレス |
| MMBPF40-300 |
50 | 40 | 750 | 250 | 50 | SUS304 | エッチング |
| MMBPF40-600 |
50 | 40 | 500 | 167 | 50 | SUS304 | エッチング |
| MMBPF40-800 |
50 | 40 | 375 | 125 | 50 | SUS304 | エッチング |
| MMBPF40-1000 |
50 | 40 | 300 | 100 | 50 | SUS304 | エッチング |
| MMBPF40-1200 |
50 | 40 | 275 | 92 | 50 | SUS304 | エッチング |
| BBMPF40-1400 |
50 | 40 | 214 | 71 | 50 | SUS304 | エッチング |
| BBMPF40-1600 |
50 | 40 | 186 | 62 | 30 | SUS304 | エッチング |
| BBMPF40-1800 |
50 | 40 | 167 | 56 | 30 | SUS304 | エッチング |
| BBMPF40-2000 |
50 | 40 | 150 | 50 | 30 | SUS304 | エッチング |
ワイヤーグリッド回転装置（アルマイト処理及びモーター込）
CRK523PAP 28MM 5相 高トルクタイプ片軸シャフト
